QY球友会体育 红外热成像机芯接口——Camera Link和HDMI接口

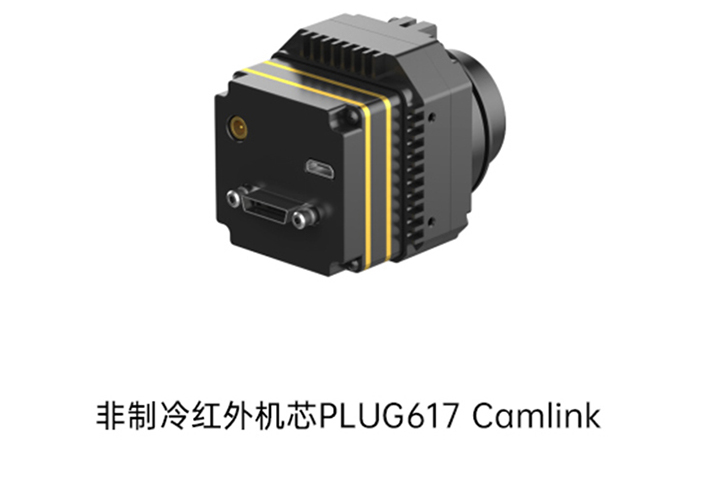

Camera Link接口

Camera Link接口是通过并行放置芯片组扩展，超过7Gbit/s的传输速度，满足了科研和工业领域对高分辨、高帧频的图像的传输需求，同时能够对图像采集设备进行控制。

在红外热成像技术领域，虽然Camera Link接口并非红外成像设备的泛用接口，但对于科研级红外机芯和高端工业级红外热像仪，或者在面向机器视觉与学习等某些特定红外领域而言，是必不可少的独特选择。

当前市场上还存在两类主流的数字视频接口：

• HDMI接口：应用于红外热成像消费电子领域，采用专用线材的TMDS（Transition Minimized Differential Signaling）最小化差分信号类接口；

• SDI接口：采用同轴电缆，主要应用于红外安防监控领域的数字分量串行接口。

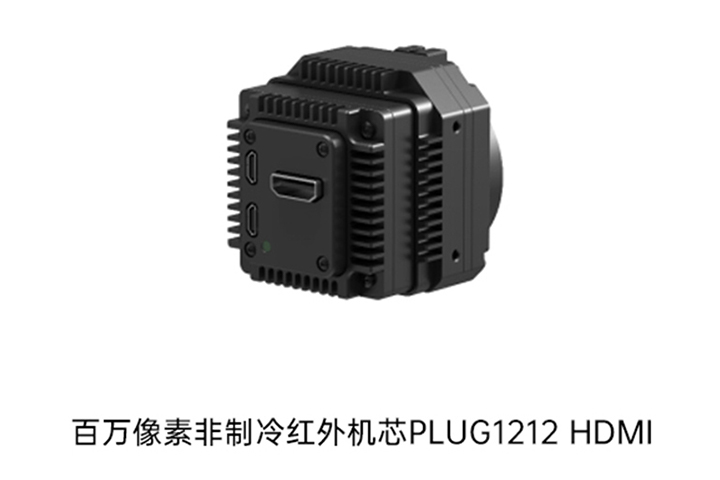

HDMI接口

全称：高清晰度多媒体接口（High Definition Multimedia Interface）。用来取代较旧的模拟信号影音发送接口，如RCA。HDMI是目前红外热成像消费电子领域应用最广泛的数字音视频接口，也被各类红外机芯产品广泛采用。

HDMI接口有许多版本：

• HDMI标准接口，即HDMI A型接口，宽度14mm，用在高清电视、台式电脑、投影仪等设备；

• HDMI迷你接口，即HDMI C型接口，宽度为10.5mm，用在MP4，平板电脑、相机等设备；

• HDMI微型接口，即HDMI D型接口，宽度6mm，用在智能手机、平板电脑等设备。

目前QY球友会体育的红外机芯使用的是HDMI标准接口。

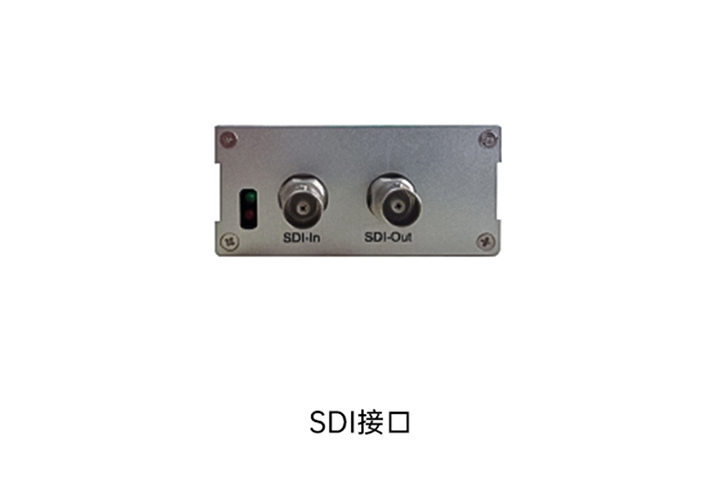

SDI接口

全称：数字分量串行接口(serial digital interface)。SDI接口按传输速率分为三种：

• 标准清晰度SD-SDI：270Mb/s，

• 高清标准HD-SDI：1.485Gb/s，

• 3G-SDI：2.97Gb/s。

目前QY球友会体育的红外机芯接口主要采用的是HD-SDI。

SDI接口可在一条线缆上传输未经压缩的数字视音频信号。SDI接口采用BNC接口和同轴电缆，能够较好的兼容旧有的线缆系统，布设成本低，且衰减与延迟更低。
