iLC212R
当前位置:首页 > 产品中心 > 非制冷红外机芯 > iLC系列消费级红外机芯

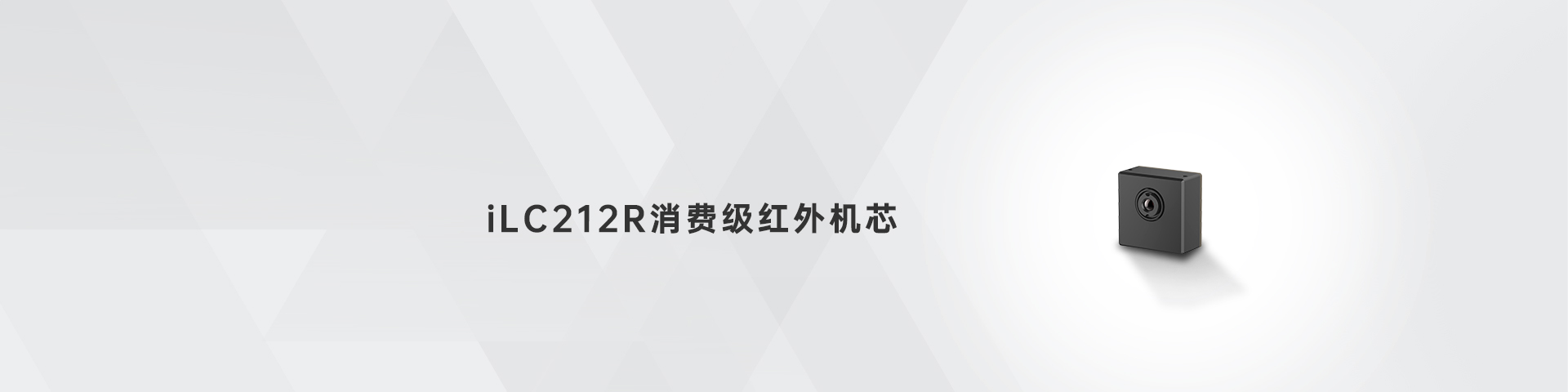

QY球友会 iLC212R消费级红外机芯

加速热成像技术在新兴领域的普及应用
iLC212R非制冷红外机芯基于QY球友会体育256分辨率晶圆级红外探测器研制,超微结构设计,成本门槛降低。配备高性能信号处理电路及图像处理算法,成像清晰,画质流畅,提供多种标准接口,利于OEM客户二次开发,是一种低成本、标准化、专业级红外机芯测温解决方案。iLC212R红外机芯的出现,使得红外热成像技术可以在家庭/社区防火防盗、智能楼宇、养老看护等惠及大众的场景下快速落地。

分辨率:256×192

像元尺寸:12μm

响应波段:8-14μm

典型NETD:≤45mK

视频介绍
  • 产品特点
  • 应用场景
  • 技术参数
  • 产品咨询
产品特点

满足低成本需求

• 256×192/12μm晶圆级红外探测器,成本更低
• NUC/3DNR/DNS/DRC/EE等新一代图像算法

超微型结构设计

• 最小尺寸21×21×12.8mm(含 3.2mm 镜头)
• 重量低至8.6g±1g(含 3.2mm 镜头)

快速系统集成

• 提供Windows/Linux/ARM系统SDK开发包
• 30pin-HRS/RS232-TTL/USB2.0/GPIO等接口

应用场景
  • 智能家居
    智能家居
  • 智慧安防
    智慧安防
  • 智能硬件
    智能硬件
  • 智慧养老
    智慧养老
技术参数
型号 iLC212R 消费级红外机芯
探测器性能指标
敏感材料 氧化钒
分辨率 256×192
像元间距 12μm
响应波段 8μm~14μm
典型NETD ≤45mK
图像处理
数字帧频 25Hz/30Hz
开机时间 3s
数字视频 RAW/YUV/BT656
图像算法 非均匀性校正(NUC)  3D图像降噪(3DNR)  2D降噪(DNS)  宽动态范围压缩(DRC)  边缘增强(EE)
图像显示 黑热/白热/伪彩色
PC软件
ICC软件 机芯控制及视频显示
电气特性
标准对外接口 30Pin_HRS接口:DF40C-30DP-0.4V(51),(HRS,Male)
USB扩展板 Type-C
通信接口 RS232-TTL/USB2.0
数字视频接口 CMOS8/USB2.0
供电范围 3.3V±0.1V VDC
典型功耗 0.7W
测温功能
测温工作温度范围 -10℃~+50℃
测温范围 -20℃~+150℃,0~550℃,支持测温范围拓展定制
测温精度 ±3℃或±3%(取大值)
±8℃或±8%(取大值 IP67)
区域测温 支持区域测温,输出区域最大值,最小值及平均值
SDK Windows/Linux/ARM版本,实现视频流解析及灰度到温度转换
物理属性
尺寸/重量 21×21×17.4mm(含3.2mm镜头 IP67)  13g
21×21×12.8mm(含3.2mm镜头)          8.6g
21×21×17.4mm(含7mm镜头 IP67) 17.3g
安装接口 M1.6x3.3,2个/面,共2面
环境适应性
工作温度 -40℃~+70℃
存储温度 -45℃~+85℃
湿度 5%~95%,无冷凝
振动 5.35grms,3轴向;
冲击 半正弦波,40g/11ms,3轴6向
认证 ROHS2.0/REACH
光学镜头
镜头 3.2mm/F1.1,视场角:51°x39°  镀膜:AR,定焦无热化   7mm/F1.1,视场角:24°x18°  镀膜:HD/DLC,定焦无热化
防护等级 预留密封圈安装位,配合整机可达IP67
