作为红外机芯（热成像模组）的重要组成部分，红外镜头一直是红外机芯能否实现完美红外热成像或者红外测温的关键组件。那么，到底如何为红外机芯选择红外镜头，红外镜头究竟有哪些类型，这些问题我们将在“探索红外”板块一一展开来说。

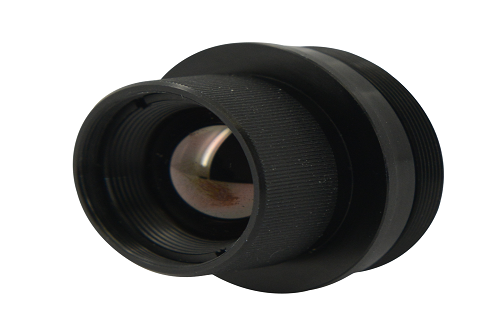

1.定焦镜头

定焦镜头是最简单的镜头，它只能在一定的景深范围内使用，在景深外，图像就会模糊。此类系统一般在特定的条件下使用，或者在焦距很短，景深就能满足工作距离的情况下使用。

2.手动调焦镜头

通过调节手轮来改变透镜位置，使系统具有更深的纵向观察范围，同时可调节由于温度引起图像模糊。

3.电动调焦镜头

通过电机带动透镜，使系统具有更深的纵向观察范围，同时可调节由于温度引起图像模糊。

4.双视场电动调焦镜头

由于红外系统很多时候希望能够在大视场实现探测、扫描，而窄视场可以识别、瞄准；又因为红外材料本身很贵，希望尽量少用镜片、结构简单，因此双视场在红外应用非常广泛。

5.三视场电动调焦镜头

原理和双视场相近，但是由于是三个视场切换，这就必须移动两个透镜才能实现，相对于双视场而言，结构更加复杂；此类系统一般用于变倍比很大的系统，如公司现有焦距 600 、 150 、 22 三视场系统。

6.连续变焦镜头

有很多个视场可以切换，使用者可以根据自己情况，随时切换视场，找到合适的视场来观察。设计和装调难度都很大，成本很高。

7.航空用红外镜头

航空用红外热像仪由于其特定的使用场景，有着一定的特点。由于整体在空中高速飞行，速度很快，如果红外镜头第一个透镜是保护玻璃或普通透镜的话，很有可能承受不了大气压力而破碎；此外大气瑞流和干扰对光学系统的成像影响很大，因此在设计此类系统时一般需要在光学系统前面加一个保护装置。一般使用蓝宝石，长波目前受材料的限制，只能使用热压ZnS。此外，此类系统一般设计成定焦系统，由于无法安装调焦装置，也就不能温度补偿，因此在定型时，必须进行无热化设计，以确保在温度变化时，系统仍能清晰成像。目前中波制冷系统在无热化设计方面取得一定的进展，一般的情况下，温度范围可以做到-40℃~60℃；而在长波非制冷方面，目前还不够成熟。
