QY球友会体育 红外热成像技术原理是什么

2024-07-04 09:25:10

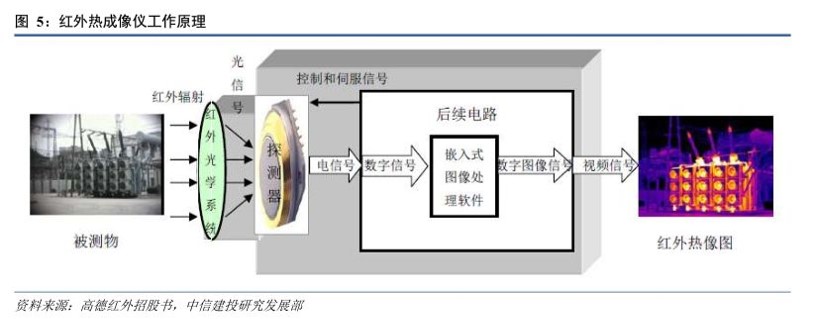

红外热成像技术是利用自然界中所有高于绝对零度的物体都会向外辐射红外能量的原理。它的工作过程包括以下几个关键步骤:

红外辐射的感知——红外镜头

红外热成像镜头的主要功能之一就是捕捉这些发出的红外辐射。这是通过镜头内部的特殊设备完成的,这些设备对红外辐射非常敏感。

辐射转化为电信号——红外探测器

捕捉到的红外辐射接下来会被转化为电信号。这一步骤通过红外探测器完成,红外探测器将红外辐射的强度转化为电信号。

电信号放大处理传输——信号处理电路

将红外探测器的电信号做放大处理和传输

图像算法处理和图像效果优化——图像处理电路

将被处理过的电信号转换成我们可以理解的图像。这种转化是非常迅速和精确的,所以我们可以实时地看到物体的热成像。


红外热量分布的观察

红外热成像设备可以帮助我们看到物体内部的热量分布。这是因为红外热成像摄像头能够接收并转化物体发出的红外辐射,而物体的红外辐射强度直接和其温度有关。通过观察物体内部的热量分布,我们可以了解到物体内部的结构情况。


红外热成像行业应用

  • 医疗领域:医生可以用红外热成像设备来查看人体内部的热量分布,从而找出可能存在的病灶,有助于诊断各种病症。

  • 建筑检测:在建筑领域,红外热成像设备可以用来检查建筑物内部的保温情况,帮助寻找可能存在的热量泄漏点。

  • 安防监控:红外热成像仪可以在全黑的环境中工作,识别伪装进行夜视观察,发现入侵风险。

  • 电力检测:红外热成像仪可以检测变电站设备、输电线、电缆等温度,发现异常高温及时预警。

  • 消防救援:红外模组搭载在无人机载荷上,可以实施大范围检测目标区域火点或者温度异常。

红外热像仪的红外镜头

根据其功能应用可以分为以下几种:

  • 定焦镜头:此镜头是最简单的镜头,它只能在一定的景深范围内使用,在景深外,图像就会模糊。

  • 手动调焦镜头:通过调节手轮来改变透镜位置,使系统具有更深的纵向观察范围,同时可调节由于温度引起图像模糊。

  • 电动调焦镜头:通过电机带动透镜,使系统具有更深的纵向观察范围,同时可调节由于温度引起图像模糊。

  • 连续变焦镜头:有很多个视场可以切换,使用者可以根据情况,随时切换视场,找到合适的视场来观察。设计和装调难度很大,成本很高。
