QY球友会 探索红外热成像气体检漏技术原理

2024-06-27 15:32:21

QY球友会 探索红外热成像气体检漏技术原理

在我们的日常生活和工作中,气体泄漏问题是一种常见的安全隐患。然而,要检测到这种泄漏并非易事。这就需要我们引入一种特殊的技术——红外热成像气体检漏技术。在这篇文章中,我们将深入探讨这种技术的工作原理及其在现实生活中的应用。


什么是红外热成像?

在我们开始讨论红外热成像气体检漏技术之前,我们首先需要理解什么是红外热成像。红外热成像是一种利用红外辐射来检测和测量物体的温度分布的技术。任何温度高于绝对零度的物体都会发出红外辐射,这些辐射的强度取决于物体的温度。红外热成像设备可以将这些通常不可见的红外辐射转换成可见的红外图像,让人们能够"看到"物体的温度分布。

红外热成像如何检测气体泄漏?

理解了红外热成像的基本原理后,我们就可以开始探讨它是如何被用来检测气体泄漏的。事实上,气体会吸收某些特定波长的红外辐射,这就使得气体和其背景之间形成了红外辐射的差异。这种差异是红外热成像气体检漏技术的基础。

为了做到这一点,我们使用内置窄带滤光片的红外探测器。这种探测器只接收气体红外吸收峰附近的红外波段,使得其他波段的红外辐射被滤除,只留下我们关心的气体的红外辐射。这样,我们就可以通过红外热成像设备把这些红外辐射转换成可见的红外图像。

这种技术的优点是速度快且准确。因为可以直接“看到”气体泄漏的地方,所以可以迅速找到泄漏的具体位置,无需通过其他间接的手段来定位泄漏。这对于需要快速修复泄漏的情况来说是非常有利的。


气体检漏热像仪的开发

了解了红外热成像气体检漏技术的基本原理后,我们再来看看如何利用这种技术来开发气体检漏热像仪。我们需要红外探测器和气体泄漏检测红外机芯这两种主要的组件。

基于红外探测器开发的气体检漏热像仪,其工作原理如下:首先,红外光学镜头将红外辐射聚焦到红外探测器上。然后,探测器将接收到的辐射信号转换成电信号。接着,这些电信号会经过专门的信号处理电路和图像算法进行数据处理,生成可视化的气体热图像。最后,只需要添加控制组件、电源和外壳,以及终端应用软件,就可以构成一个完整的气体检漏热像仪。

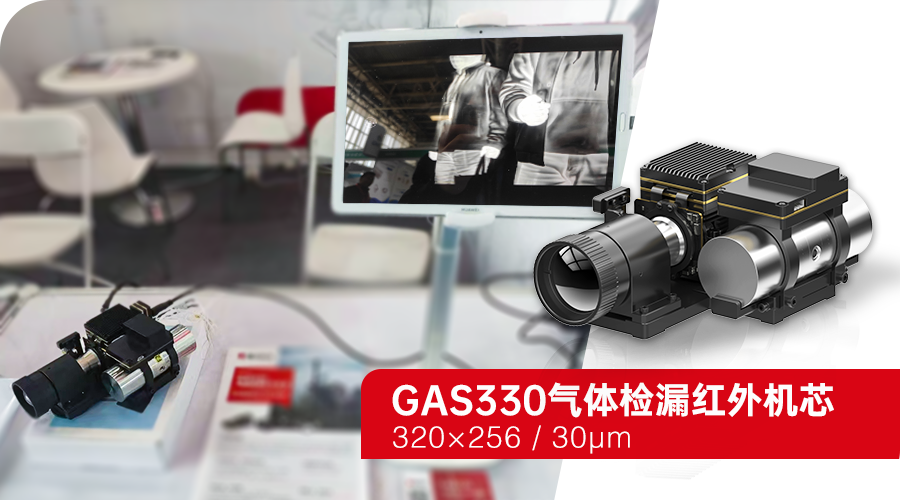

另一种方法是基于红外机芯开发气体检漏热像仪。在这种方法中,红外机芯将红外光学镜头、红外探测器、信号处理电路和图像算法打包成一个基本成像组件。客户只需要再添加显控组件、电源、外壳和终端应用软件的配置,就可以得到一个完整的气体检漏热像仪。
