红外热像仪 光学术语一

焦距(物距、像距、后截距)

焦距：来自无限远的光线进入透镜的通光孔径，如图三所示，如果沿实线看，就会看到一个透镜元件组的都使光线改变方向，直至光线聚焦于像面。如果把光线从像向系统的反方向延长，就好像透镜组没有使光线发生弯曲即折射一样，则它与入射光线相交，其交点与像之间的距离叫做焦距。

入瞳直径（通常叫通光孔径）

入瞳直径为孔径光阑在物空间所成的像。通光孔径：有效光线透过第一透镜的直径。当孔径光阑放在第一透镜时，第一透镜的通光孔径就是入瞳直径。如果孔径光阑放在第一透镜之后，第一透镜的通光孔径大于或等于入瞳直径。

F#

F/# 为焦距与入瞳直径的比值。

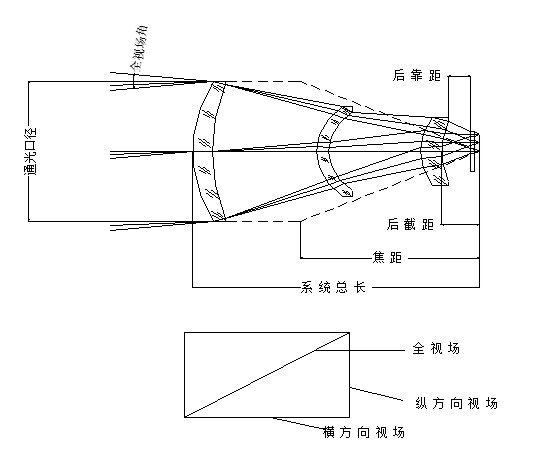

图焦距、通光孔径等简图

视场角

视场角是由镜头系统主平面与光轴交点看景物或看成像面的线长度时所张的角度，通俗的说，镜头有一个确定的视野，镜头对这个视野的高度和宽度的张角就称为视野。

全视场角：

水平视场角：

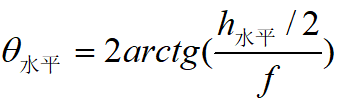

垂直视场角：

公式中h 为探测器对角线尺寸，h水平为探测器水平方向尺寸，

h垂直为探测器垂直方向尺寸，f为焦距。

部分图片来源于网络 侵删
