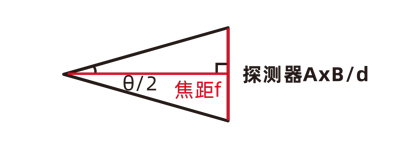

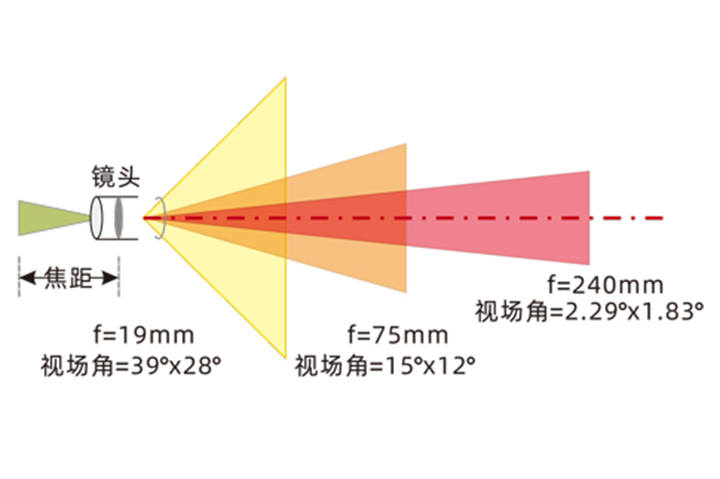

视场角 是指红外热成像设备光学系统能观察到的物体空间的二维视场角。以水平视场角为例，假设红外探测器面阵规格为AxB，像元尺寸为d，镜头焦距为f，则可以算出水平视场角为acrtan(AxB/2f)。在红外探测器的面阵规格和像元尺寸确定后，视场角随着光学器件的焦距变化，变化规则就是：焦距越长，视场角越小，焦距越小，视场角越大。

空间分辨率 也就是红外探测器的清晰度，它是热像仪对目标空间形状的分辨能力，通常以mrad（毫弧度）的大小表示。空间分辨率iFOV=像元尺寸d/焦距f。

对于已经确定的探测器距离，空间分辨率越小，能看到的目标约小，细节越丰富。对于确定的目标，空间分辨率越小，作用距离越远。

作用距离 指的是红外机芯设备的探测距离、识别距离和认清距离。

• D（Detection）探测：在视场内发现一个目标；

• R（Recognition）识别：可以将目标物分类，例如车、人、动物等；

• I（Identification）确认/辨别/认清：可区分出目标物细节特征。

根据约翰逊准则，对目标进行探测、识别、确认的概率为50%时，目标的最低等效线对数1：3：6（或1：4：8），对应目标的最低像素个数分别为2：6：12（或2：8：16）。

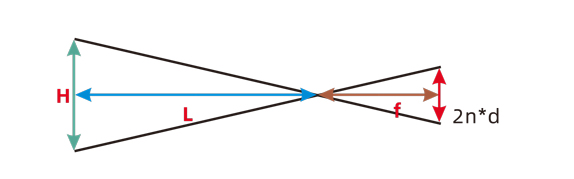

假设目标直径为H，焦距为f，像元尺寸为d，选定的观察等级对应线对数为n，则作用距离L=Hxf/(2nxd)。

总结 ：根据所观测的目标物体大小远近和需要观测的范围和细节等级，去选取不同焦距的镜头，从而获取不同的空间分辨率、视场角和作用距离。
