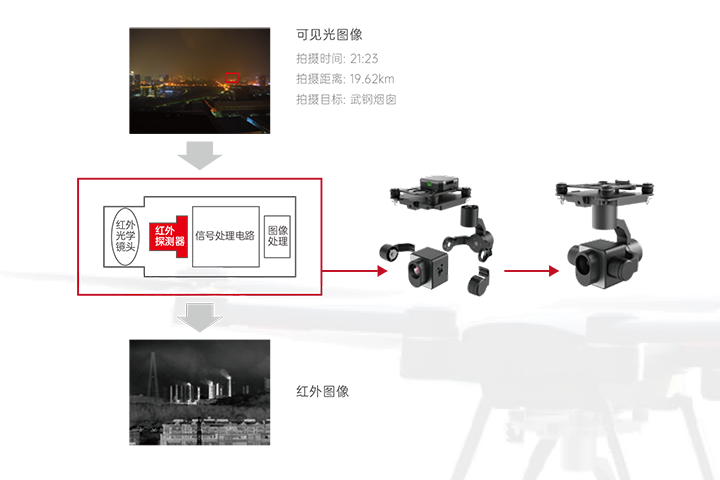

基于红外探测器开发红外热成像载荷系统：

红外光学镜头将物体的红外辐射聚焦到红外探测器上，探测器将辐射信号转换成电信号，然后经过信号处理电路和图像算法的数据处理，在显示器上形成热图像，最后加上控制组件、电源和外壳，配备终端应用软件，便构成了一个无人机热成像载荷。

基于红外机芯开发红外热成像载荷系统：

红外机芯将红外光学镜头、红外探测器、信号处理电路和图像算法打包成一个基本成像组件，客户只需要再完成显控组件、电源、外壳和终端应用软件的配置，便可以得到完整的无人机热成像载荷。

无人机载荷由无人机负载能力和任务需求共同决定，因此，选取无人机载荷中的红外热成像机芯，也要权衡这两大因素。

负载能力

• 无人机尺寸和载重量：根据无人机尺寸和载重量，选择相应尺寸/重量的热成像机芯。

• 飞行续航时间：根据无人机飞行续航时间要求，选择机芯功耗。

任务需求

• 目标红外辐射类型：大多数场景应用光谱范围为8-14μm的非制冷热成像机芯即可。检测气体则需要使用特定光谱范围的气体检漏机芯。

• 观测目标尺寸和距离：空间分辨率越小，作用距离越远，可观测越小目标或越远距离。视场角越大，观测范围越大。

• 图像质量要求：分辨率越高，像素点越多，图像细节越多。NETD越小，热图像噪声越小，越能发现细微温度变化。图像处理算法加持，优化图像质量，方便识别分析。

• 观测目标温度：根据目标温度范围，选择机芯测温范围和测温精度。
