QY球友会体育官网 制冷红外探测器简介

2021-04-24 15:46:59

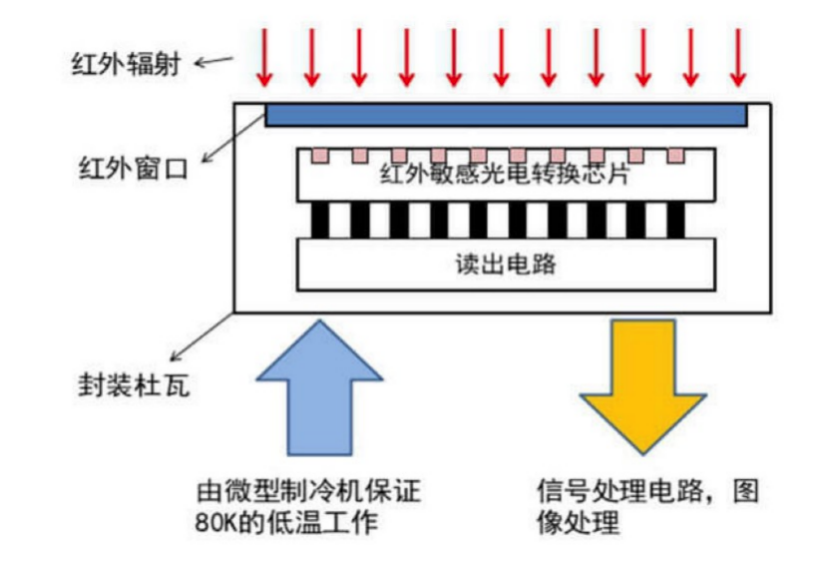

制冷红外探测器是制冷热成像系统的核心部件。 它通过微型制冷机制冷形成了一个合适的低温恒温环境,使得封装于超高真空杜瓦主体中的红外敏感光电转换芯片能够将场景的红外辐射转化为电信号,然后经由读出电路采集、放大、输出,进行图像处理,最终形成可供人眼观察的视频图像。

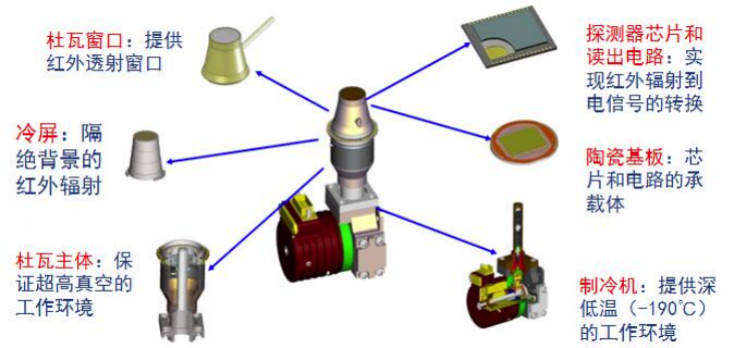

制冷红外探测器一般由焦平面芯片、杜瓦组件以及制冷机三大部分组成.




  • 制冷红外焦平面芯片是红外光子能量的接收及转换装置;

  • 杜瓦组件提供成像光学系统、焦平面芯片、电子信号处理以及制冷机的机械安装连接基准,保护焦平面芯片和实现电气连接,提供维持     芯片低温工作所     需要的真空环境;

  • 低温制冷机则为制冷探测器正常运行提供低温工作环境

制冷红外探测器的常用材料有碲镉汞(MCT)、量子阱(QWIP)、锑化铟(InSb)、二类超晶格(T2SL)四种,QY球友会体育主要采用了碲镉汞与二类超晶格两种原材料,其中二类超晶格是未来的重点研究方向。


碲镉汞(MCT):碲镉汞红外探测器是目前国际市场上最常用的探测器,它的量子效率高,器件光响应大、响应率高,能完全覆盖短波、中波、长波和甚长波。


二类超晶格(T2SL):二类超晶格是目前可与碲镉汞竞争的红外敏感材料,它兼具碲镉汞和量子阱的优点,无串音,一旦技术成熟有取代碲镉汞的趋势,它具有量子效率高,大面积材料均匀性好,宽波段精确可调,工作温度高,长波、双色性能优良,更高性能,低成本制造等优点。
