QY球友会体育 红外热成像关键参数指标

2021-04-24 15:59:28

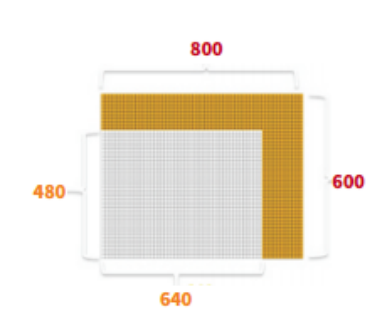

面阵规格(分辨率) :即红外探测器探测目标物体,成像后有效像素点的多少。分辨率越高,探测器可探测到更小的目标、更远的距离,目标物体的可识别度也就越高。


采用更大面阵的探测器能够:


  • 使有效像素提升,更多细节呈现

  • 获得更广视场角,同样焦距镜头下,覆盖面积扩大

  • 使视频输出呈现更加视觉效果


像元尺寸: 像元尺寸是指芯片像元阵列上每个像元的实际物理尺寸。更小的像元尺寸能够在焦平面单位面积上集成更多的像素,进而提高红外探测器的分辨率,而对于同样分辨率的产品,更小的像元尺寸则可以显著减小探测器的体积、重量、功耗和成本。此外,同样面阵规格的探测器,更小像元尺寸的产品在匹配光学系统的时候可以采用更短焦距的配置就达到同样的探测识别效率,因此系统的总体尺寸会更小,成本也会更优。

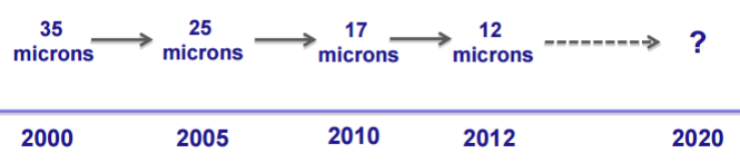

近20年来,主流非制冷红外焦平面探测器的像元尺寸从最初的50μm左右,历经45μm、35μm、25μm、20μm、17μm等规格,且更小像元尺寸如12μm、10μm也已进入实质性的研制和生产阶段。

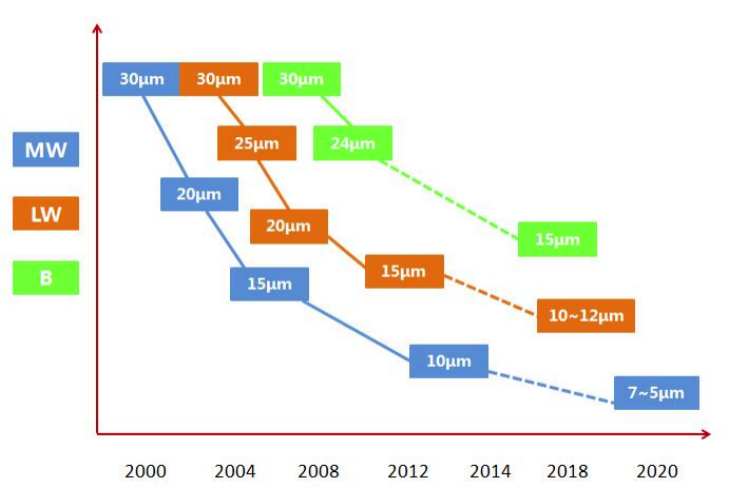

目前,制冷红外焦平面探测器的像元尺寸从最初的30μm左右,历经25μm、20μm、15μm等几种规格,目前已经逐渐进入以10μm~12μm为主流的时代,且更小像元尺寸如7μm~5μm也已进入实质性的研制和生产阶段。



噪声等效温差(NETD) :探测器的输出信噪比等于1时,目标与背景的温差,是衡量探测器灵敏度的一个客观指标。如果探测目标与背景的温差非常小,对探测器热灵敏度的要求就越高。探测器的NETD值越小,热灵敏度就越高,输出的红外图像噪声越小,成像效果就越好,画质越清晰细腻。


采用更小NETD的探测器能使:


  • 目标背景识别能力更强

  • 目标细节更加清晰可辨

  • 配套光学系统选择更灵活:F/1.0、 F/1.2、 F/1.4

  • 整机系统尺寸更小

  • 整机系统成本更优

帧频 :帧频是红外热成像仪每秒钟产生的完整图像的画面数量。如果被测物体的运动速度很快或温度变化较快时,应选用帧频较高的红外探测器,否则会影响到测量精度。行业内部分产品的帧频可能因出口限制被限定在9赫兹以内。 而QY球友会体育的探测器产品均可做到25Hz~50Hz,部分高帧频产品可达到更高。
